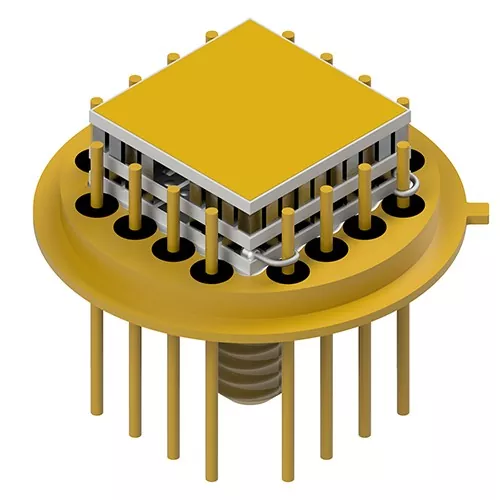

Koostised mikrotermoelektriliste jahutitegaon muutunud kriitiliseks lahenduseks tööstusharudele, mis nõuavad kompaktset, täpset ja usaldusväärset temperatuurijuhtimist. Alates infrapunadetektoritest ja lasersüsteemidest kuni meditsiiniliste pildiseadmete ja tööstuslike anduriteni – need jahutussõlmed aitavad stabiliseerida temperatuuritundlikke komponente, parandades samal ajal süsteemi jõudlust ja pikendades tööiga.
See artikkel selgitab, kuidas mikrotermoelektrilised jahutussõlmed töötavad, nende eeliseid, levinud tööstuslikke rakendusi, peamisi disainikaalutlusi, materjali valikut, termilisi väljakutseid ja tulevasi arengusuundi. Samuti pakub see praktilisi juhiseid inseneridele, originaalseadmete tootjate ostjatele ja süsteemidisaineritele, kes otsivad töökindlaid soojusjuhtimislahendusi.
Mikrotermoelektriliste jahutitega koostud on kompaktsed soojusjuhtimissüsteemid, mis on loodud ülitundlike elektrooniliste ja optiliste komponentide temperatuuri täpseks reguleerimiseks. Need koostud integreerivad tavaliselt mikrotermoelektrilised moodulid, jahutusradiaatorid, andurid, termilise liidese materjalid ja elektroonilised juhtahelad ühte kompaktsesse paketti.
Erinevalt tavalistest jahutussüsteemidest, mis põhinevad kompressoritel ja külmutusagensitel, kasutavad termoelektrilised jahutid Peltieri efekti soojuse ülekandmiseks seadme ühelt küljelt teisele, kui elektrivool liigub läbi pooljuhtmaterjalide.
Mikrotermoelektrilised jahutussõlmed on eriti väärtuslikud rakendustes, kus:
Need süsteemid on tavaliselt integreeritud infrapunaanduritesse, laserdioodidesse, CCD-kaameratesse, biomeditsiinilistesse instrumentidesse, kosmosedetektoritesse ja optilistesse sideseadmetesse.
Mikrotermoelektriliste jahutite põhitööpõhimõte on termoelektriline efekt. Kui alalisvool läbib pooljuhtide ristmikke, neeldub soojus ühelt poolt ja vabaneb teiselt poolt.
Külm pool jahutab sihtkomponenti, kuum pool aga hajutab soojust läbi jahutusradiaatori või termilise jahuti.
| Komponent | Funktsioon |
|---|---|
| Termoelektriline moodul | Kannatab soojust elektrivoolu abil |
| Jahutusradiaator | Hajutab kuumuse kuumalt küljelt |
| Temperatuuri andur | Jälgib süsteemi temperatuuri |
| Kontrolleri vooluahel | Reguleerib jahutuse jõudlust |
| Soojusliidese materjal | Parandab soojusülekande efektiivsust |
Kuna jahutusreaktsioon on elektriliselt juhitav, suudavad need sõlmed saavutada äärmiselt täpse temperatuuri reguleerimise Celsiuse kraadi murdosa piires.
Mikrotermoelektrilised jahutussõlmed pakuvad mitmeid eeliseid, mida traditsioonilised jahutusmeetodid sageli saavutada ei suuda.
Micro TEC sõlmed on väga kompaktsed, mistõttu sobivad need kaasaskantava elektroonika, miniatuursete andurite ja piiratud ruumiga seadmete jaoks.
Need koostud tagavad väga stabiilse temperatuuri reguleerimise, mis on oluline detektori täpsuse ja optilise stabiilsuse tagamiseks.
Kompressorite või mehaaniliste komponentide puudumine vähendab vibratsiooni, müra ja hooldusvajadusi.
Mikrotermoelektrilised süsteemid suudavad dünaamiliste töötingimuste alusel temperatuuri kiiresti reguleerida.
Täiendavad eelised hõlmavad paremat süsteemi eluiga, madalamaid hoolduskulusid, väiksemaid saasteohtusid ja usaldusväärset töötamist karmides keskkonnatingimustes.
Mikrotermoelektriliste jahutitega komplekte kasutatakse laialdaselt tööstusharudes, mis sõltuvad termilisest täpsusest ja stabiilsetest töötingimustest.
| Tööstus | Tüüpilised rakendused |
|---|---|
| Meditsiiniseadmed | PCR süsteemid, pildidetektorid, biosensorid |
| Fotoonika | Laserdioodid, optilised transiiverid |
| Kaitse ja lennundus | Infrapuna pildistamine, öise nägemise süsteemid |
| Teaduslikud uuringud | Täppisdetektorid ja analüütilised instrumendid |
| Telekommunikatsioon | Fiiberoptilised ülekandemoodulid |
| Tööstusautomaatika | Suure täpsusega andurid ja kontrollisüsteemid |
Kasvav nõudlus miniatuurse elektroonika ja täiustatud optiliste süsteemide järele soodustab jätkuvalt termoelektriliste jahutussõlmede kiiret kasutuselevõttu kogu maailmas.
Suure jõudlusega termoelektriline jahutussõlm ühendab mitu konstrueeritud elementi integreeritud lahenduseks.
Üldine koostu disain peab tasakaalustama jahutuse efektiivsust, soojustakistust, elektrienergia tarbimist ja füüsilise suuruse piiranguid.
Süsteemi hoolikas integreerimine aitab vältida termilist leket, kondenseerumist ja jõudluse ebastabiilsust.
Õige mikrotermoelektrilise jahutussõlme valimine nõuab mitmete termiliste ja töötegurite hindamist.
Insenerid peaksid hoolikalt hindama:
Vale valik võib põhjustada ebapiisava jahutuse, termilise ebastabiilsuse, kondensatsioonikahjustuse või liigse energiatarbimise.
Väga tundlike detektorirakenduste jaoks pakuvad eritellimusel valmistatud sõlmed sageli paremat jõudlust kui tavalised valmismoodulid, kuna need optimeerivad soojusradasid ja minimeerivad mehaanilist pinget.
Kuigi mikrotermoelektrilised sõlmed pakuvad erakordset täpsust, tuleb lahendada mitmeid inseneriprobleeme.
Kui temperatuur langeb alla ümbritseva kastepunkti taseme, võib tekkida niiskuse kondenseerumine ja see võib tundlikku elektroonikat kahjustada.
Kriitiline on soojuse tõhus eemaldamine kuumalt küljelt. Halb soojuse hajumine vähendab jahutuse efektiivsust ja võib süsteemi üle kuumeneda.
Korduvad kütte- ja jahutustsüklid võivad tekitada jooteühendustes ja pooljuhtmaterjalides mehaanilist pinget.
Mikrotermoelektrilised jahutid ei ole alati nii energiatõhusad kui kompressoripõhised süsteemid suure jahutuskoormuse jaoks. Õige süsteemi optimeerimine on hädavajalik.
Täiustatud termosimulatsioon ja hoolikas montaaži disain aitavad neid riske minimeerida, parandades samal ajal pikaajalist töökindlust.
Materjali valik mängib suurt rolli termoelektriliste jahutussõlmede efektiivsuses ja vastupidavuses.
| Materjal | Eesmärk |
|---|---|
| Vismut Telluriid | Kõrge termoelektriline efektiivsus |
| Alumiiniumnitriid | Suurepärane soojusjuhtivus ja isolatsioon |
| Vask | Tõhus soojusülekanne |
| Keraamilised aluspinnad | Elektriisolatsioon ja konstruktsiooni stabiilsus |
| Grafiidist termopadjad | Täiustatud liidese soojusjuhtivus |
Kaasaegne materjalitehnoloogia parandab jätkuvalt jahutuse tõhusust, miniatuurimisvõimet ja pikaajalist vastupidavust.
| Funktsioon | Mikrotermoelektriline jahutus | Traditsiooniline kompressorjahutus |
|---|---|---|
| Müra | Vaikne | Esineb mehaaniline müra |
| Vibratsioon | Mitte ühtegi | Võimalik vibratsioon |
| Suurus | Kompaktne | Suuremad süsteemid |
| Täpsus | Väga kõrge | Mõõdukas |
| Hooldus | Madal | Kõrgem |
| Külmutusagensid | Ei nõuta | Nõutav |
Kompaktsete ja ülitäpse süsteemide puhul tagavad termoelektrilised sõlmed sageli suurepärase jõudluse, vaatamata mõnevõrra madalamale suuremahulisele jahutuse efektiivsusele.
Mikrotermoelektriliste jahutussõlmede tulevik on tugevalt seotud miniatuurse elektroonika, tehisintellektisüsteemide, kosmoseseadmete ja järgmise põlvkonna optiliste sidetehnoloogiate edusammudega.
Esilekerkivad suundumused hõlmavad järgmist:
Kuna täppiselektroonika areneb edasi, muutuvad termilise stabiilsuse nõuded veelgi nõudlikumaks, suurendades veelgi täiustatud mikrotermoelektriliste sõlmede tähtsust.
Jah. Sõltuvalt süsteemi konstruktsioonist ja soojuskoormusest võivad paljud termoelektrilised sõlmed saavutada temperatuuri alla 0 °C.
Jah. Kuna need ei sisalda liikuvaid osi, tagavad need sageli suurepärase pikaajalise töökindluse minimaalse hooldusega.
Meditsiiniline pildistamine, lennundus, fotoonika, telekommunikatsioon, tööstusautomaatika ja teaduslikud mõõteriistad sõltuvad suuresti täppistermoelektrilisest jahutusest.
Absoluutselt. Paljud tootjad pakuvad kohandatud jahutusseadmeid, mis on optimeeritud konkreetsete soojuskoormuse, mõõtmete, keskkonnatingimuste ja integratsiooninõuete jaoks.
Jahutusradiaatori jõudlus on äärmiselt oluline, kuna ebaefektiivne soojuse hajumine võib dramaatiliselt vähendada jahutuse efektiivsust ja süsteemi üldist stabiilsust.
Mikrotermoelektriliste jahutitega koostudest on saanud kaasaegse täppiselektroonika ja soojusjuhtimissüsteemide asendamatu tehnoloogia. Nende kompaktne struktuur, vibratsioonivaba töö, täpne temperatuuri reguleerimine ja pikk kasutusiga muudavad need ideaalseks nõudlikeks rakendusteks paljudes tööstusharudes.
Kuna tehnoloogia areneb jätkuvalt suurema integratsioonitiheduse ja suurema termilise tundlikkuse suunas, mängivad professionaalselt konstrueeritud termoelektrilised jahutussõlmed jõudluse stabiilsuse ja seadmete töökindluse säilitamisel veelgi kriitilisemat rolli.
Fuzhou X-Meritan Technology Co., Ltd.on spetsialiseerunud täiustatud mikrotermoelektriliste jahutuslahenduste jaoks, mis on loodud suure jõudlusega detektorsüsteemide, optiliste seadmete ja tööstuslike täppisrakenduste jaoks. Laialdaste inseneriteadmiste ja kohandatud soojusjuhtimise võimalustega aitab ettevõte ülemaailmsetel klientidel saavutada usaldusväärset ja tõhusat jahutust.
Võtke meiega ühendusttäna, et arutada teie detektorite, optiliste süsteemide, meditsiiniseadmete või tööstuslike rakenduste jaoks kohandatud komplekte koos mikrotermoelektriliste jahutitega.
