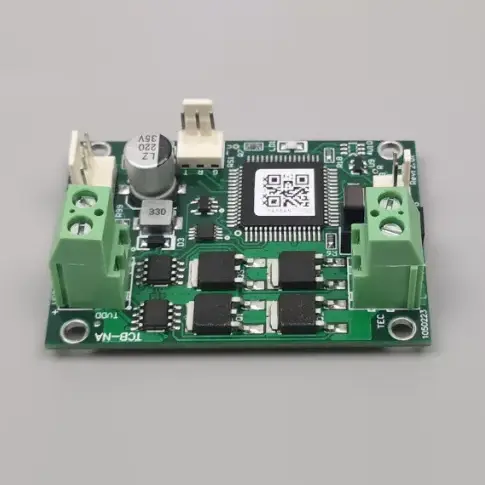

X-Meritan on professionaalne Hiina kvaliteediga TCB-NA temperatuurikontroller tavaliste jahutite tarnijatele. Kõrge kulutõhususe ja töökindluse jaoks loodud High Precision TCB-NA temperatuurikontrolleri plaat on ideaalne lahendus laserdioodide ja erinevate nutikate koduseadmete stabiliseerimiseks. Kasutades oma Hiinas väljakujunenud tootmisteadmisi, pakub X-Meritan ülemaailmsetele partneritele vastupidavat TCB-NA pooljuhtjahutit temperatuuri reguleerimiseks, mis tasakaalustab funktsionaalse mitmekülgsuse kättesaadava hinnakujundusega.
X-Meritani kui Hiina tarnija toodetud standardjahutite TCB-NA temperatuurikontroller on mitmekülgne soojusjuhtimismoodul, mis on loodud üldiste tööstuslike ja kaubanduslike jahutusnõuete jaoks. See standardjahutitele mõeldud TCB-NA temperatuurikontroller hõlbustab täpset reguleerimist kahesuunalise juhtimisarhitektuuri kaudu, võimaldades sujuvat üleminekut kütte- ja jahutusrežiimide vahel. Usaldusväärse lahenduspartnerina on X-Meritan selle seeria optimeerinud, et see töötaks tõhusalt standardsete toiteallikatega, pakkudes kasutajasõbralikku ASCII jadaliidest, mis tagab otsese integreerimise olemasolevatesse riistvara ökosüsteemidesse.
|
Parameeter |
Spetsifikatsioon |
|
Tahvli toitepinge |
4,5–27 V (peab vastama TEC-pingele) |
|
TEC pinge |
5V–27V (peab olema ≥ toitepinge) |
|
TEC vool |
0–10A |
|
Temperatuuri andur |
10K NTC (vaikeväärtus B: 3950; B tegelik väärtus on piiramatu – mõjutab ainult absoluutset temperatuuri, mitte kontrolli täpsust) |
|
Temperatuuri reguleerimise täpsus |
±0,1 °C |
|
Temperatuuri täpsuse määramine |
±0,1 °C |
|
Temperatuuri mõõtmise vahemik |
-30°C kuni +147°C |
|
Juhtimistemperatuuri vahemik |
-20°C kuni +100°C |
|
Tehase vaiketemp. |
25°C (kohandatav soovi korral) |
|
Mõõdud (P × L × K) |
60 mm × 42 mm × 26,5 mm (plaadi kohal 22 mm, PCB paksus 1,5 mm, tihvtid ≤ 3 mm allpool) |
Kahesuunaline soojusjuhtimine
Toetab nii kütte- kui ka jahutusrežiime TEC-parameetrite paindliku konfiguratsiooniga, muutes selle kohandatavaks paljude ümbritsevate tingimuste ja sihttemperatuuridega.
Standardiseeritud jadaside
Temperatuuriseadeid ja reaalajas jälgimist saab hõlpsasti hallata standardse ASCII-protokolli kaudu, mis ühildub kiireks juurutamiseks levinud jadatööriistadega, nagu Windows HyperTerminal.
Põhjalik signaaliliides
Sisaldab spetsiaalseid väljundeid häiresignaalide ja "valmis" oleku jaoks koos juhtsisendiga TEC väljalülitamiseks, mis suurendab kogu süsteemi ohutust ja automatiseerimispotentsiaali.
Stabiilne SISSE/VÄLJA regulatsioon
Kasutab tõestatud juhtimismeetodit, et tagada usaldusväärne temperatuuri säilitamine, pakkudes ühtlast termilist keskkonda tundlikele komponentidele, nagu laserdioodid ja laboriseadmed.
Kõrge kulu- ja tulemuslikkuse suhe
Loodud pakkuma olulisi ülitäpseid juhtimisfunktsioone, jäädes samas majanduslikult elujõuliseks valikuks suuremahuliste tööstuslike rakenduste ja nutikate seadmete tootmiseks.
Tavaliste jahutite TCB-NA temperatuurikontroller töötab lihtsa, kuid tõhusa SISSE/VÄLJA juhtimisloogika abil, mis on kohandatud tavaliste termoelektriliste jahutite jaoks. Süsteem jälgib temperatuuri ühendatud anduri kaudu ja võrdleb seda sisemise protsessori kaudu kasutaja määratud seadeväärtusega. Selle kõrvalekalde põhjal haldab kontroller TEC-i vooluvoolu kahesuunaliselt, pöörates voolu ümber, et lülituda vastavalt vajadusele kütte ja jahutuse vahel. Kuigi see mudel tagab standardrakenduste jaoks tugeva stabiilsuse, on see loodud lihtsuse huvides, võimaldades väljundpingel järgida otse sisendtoidet, et maksimeerida jahutuselementide võimsust.
K: Millised on TCB-NA toitepinge kriitilised kaalutlused?
V: Erinevalt meie täiustatud NE või NC seeriast ei ole standardjahutite TCB-NA temperatuurikontrolleril sisemist väljundpinge piiramist. Seetõttu peate komponentide ülekoormuse vältimiseks tagama, et toitepinge oleks väiksem või võrdne teie TEC nimipingega.
K: Kuidas mõjutab TCB-NA süsteemi toite stabiilsust?
V: Selle kontrolleri kasutatav lülitusmeetod võib suurendada ühendatud lülitustoiteallika pulsatsiooni. Kui teie süsteem sisaldab muid elektromagnetiliste häirete suhtes tundlikke plaate, soovitame andmete terviklikkuse ja plaadi stabiilsuse säilitamiseks TCB-NA-d eraldi toitestada.
K: Millal peaksin valima TCB-NA mudeli TCB-NE asemel?
V: Standardjahutite TCB-NA temperatuurikontroller sobib ideaalselt rakendusteks, kus kulutõhusus ja standardne täpsus on prioriteediks. Kui teie projekt nõuab maksimaalset energiatõhusust või palju kõrgemat temperatuuri eraldusvõimet, soovitame minna üle TCB-NE seeriale.
1. Erinevalt paljudest edasimüüjatest tegutseb X-Meritanil Hiinas oma spetsiaalne tehas, mis võimaldab meil säilitada otsest järelevalvet kogu tootmisprotsessi üle – alates PCB kokkupanekust kuni iga TCB-NA seadme lõpliku kalibreerimiseni.
2. Omades pikaajalisi kogemusi soojusjuhtimise sektoris, oleme optimeerinud oma kontrollereid laserdioodide ja meditsiiniseadmete tööstustelt saadud tegeliku tagasiside põhjal, tagades riistvaradisaini, mis seab esikohale pikaajaline vastupidavus.
3. Meiega konsulteerides räägite otse riistvara projekteerivate inseneridega. Pakume täpseid tehnilisi juhiseid võimsuse pulsatsiooni juhtimise ja pinge sobitamise kohta, et vältida TEC-i ülekoormuse ohtu.
4. Juhtides professionaalset ülemere logistikameeskonda ja hoides stabiilset standardkomponentide laoseisu, lühendame tõhusalt hanketsükleid ja pakume konkurentsivõimelisemat hinda kui traditsioonilised rahvusvahelised jaemüüjad.
5. Meie tooted on toodetud rangete tööstusstandardite järgi, tagades, et standardjahutite TCB-NA temperatuurikontroller vastab järjekindlalt kompleksse süsteemi integreerimiseks vajalikele elektromagnetilise ühilduvuse (EMC) nõuetele.
