X-Meritan on Hiina juhtiv lühikese tsükli PID-ga ja mikroobjektide jaoks mõeldud ATC-M1 temperatuurikontroller. Miniatuursete optiliste seadmetega, nagu DFB laserid, seotud tehnilised väljakutsed nõuavad täpset soojusregulatsiooni äärmiselt kitsastes ruumides. Valmistades neid spetsiaalseid kontrollereid meie Hiinas asuvas rajatises, pakub X-Meritan ülemaailmsetele arendajatele suure jõudlusega lahendust, mis tasakaalustab ülikompaktsed mõõtmed kiire reageerimisega juhtimisarhitektuuriga.

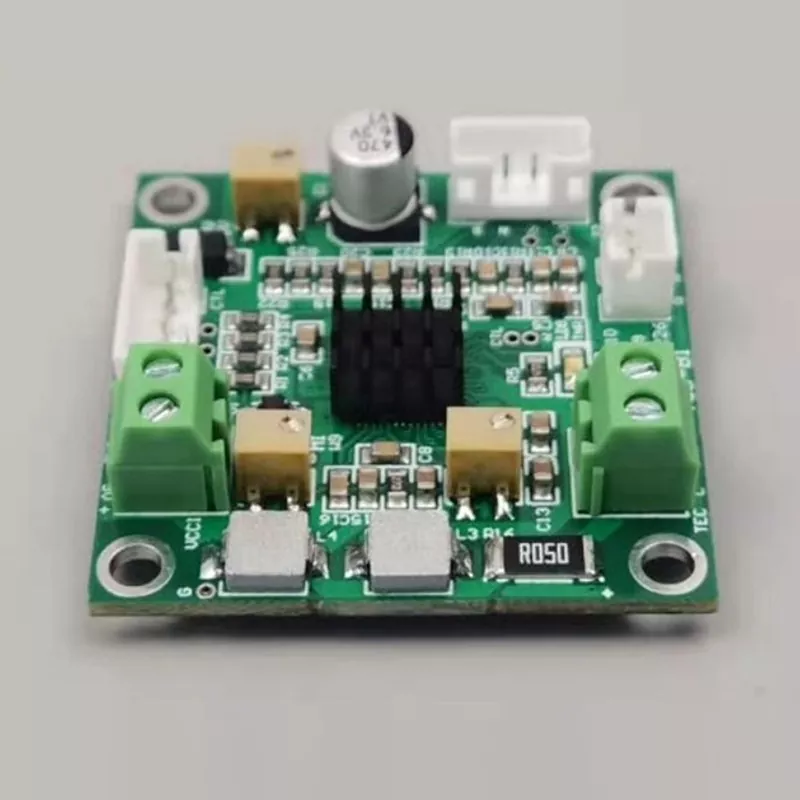

X-Meritanist toodetud kvaliteetne lühitsükli PID-ga ja mikroobjektidele mõeldud ATC-M1 tempkontroller on lipulaev termojuhtimismoodul, mis on optimeeritud TO-CAN-pakettide ja mikroelektroonikakoostude jaoks. See kontroller kasutab spetsiaalset lühikese tsükli PID-algoritmi, et pakkuda koheseid parandusi, tagades, et mikroskaala soojusmassid jäävad välistele kõikumistele vaatamata stabiilseks. Pühendunud tootjana on X-Meritan loonud ATC-M1, et see integreeruks sujuvalt süsteemidesse, kus siseruum on kriitiline piirang, tagades tööstusliku täpsuse ilma traditsiooniliste kontrollerite jalajäljeta.
| Parameeter | Tehniline nõue / väärtus |
| Toote nimi | Temperatuuri juhtpaneel |
| Mudeli number | ATC-M1 |
| Tahvli toitepinge (DC) | 3,0 V - 5,0 V |
| Väljundefektiivsus | Umbes 80% |
| TEC maksimaalne pinge | 4,3 V (5 V toiteallikaga) / 2,5 V (3,3 V toiteallikaga) |
| TEC maksimaalne vool | 2,5A |
| Temperatuurianduri tüüp | 10K NTC |
| Temperatuuri reguleerimise stabiilsus | 0,001 kraadi C |
| Temperatuuri seadistamise meetod | Potentsiomeeter või analoogsisend |
| Temperatuuri reguleerimise vaikevahemik | +10 kuni +40 kraadi C |
| Tehase vaikimisi seatud temperatuur | 25 kraadi C |
| Tehase vaikeväärtus maksimaalne väljundpinge | 2,0 V |
| Tehase vaikeväärtus maksimaalne väljundvool | 1,0A |
| Reguleerimismeetod | W9 potentsiomeeter |
| Töötemperatuuri vahemik | -40 kuni +45 kraadi C |
| Mõõdud (P x L) | 34mm x 20mm |
| Kogukõrgus | 15,5 mm |
| Pin Kõrgus | 5,5 mm |
Lühikese tsükli PID-algoritm
Kontrolleril on optimeeritud tagasisideahel, mis on loodud väikese termilise inertsiga mikroobjektide jaoks, pakkudes kiiret stabiliseerimist ja kõrgsageduslikke korrigeerivaid reaktsioone.
Äärmiselt ruumisäästlik disain
Suure tihedusega integreerimiseks loodud ATC-M1 sobib miniatuursete optiliste seadmete ja andurite korpuste kõige kitsamatesse siseõõnsustesse.
Sujuv TO-CAN-i integreerimine
Spetsiaalselt loodud DFB laserite ja integreeritud jahutite ja sondidega TO-CAN pakettide haldamiseks, tagades täpse lainepikkuse stabiliseerimise.
Kõrge kasuteguriga soojusväljund
Vaatamata väikesele suurusele annab ATC-M1 mikrojahutitele ühtlast võimsust, säilitades tundlike pooljuhtide ristmike jaoks stabiilse termilise keskkonna.
Tööstuslik töökindlus
Meie ISO-ga ühilduvas tehases toodetud üksus läbib range testimise tagamaks, et see suudab vastu pidada telekommunikatsiooni ja kosmoseanduri nõudlikele keskkondadele.
Meie lühitsükli PID-ga ja mikroobjektide jaoks mõeldud ATC-M1 tempkontrollerit kasutatakse nüüd laialdaselt järgmistes valdkondades.
DFB laserdioodide stabiliseerimine: ATC-M1 pakub täpset lühitsüklilist tagasisidet, mis on vajalik sageduse triivi vältimiseks kiiretes kiudoptilistes sidemoodulites.
TO-CAN-paketi termojuhtimine: ideaalne miniatuursetes TO-tüüpi piiratud termilise massiga metallpurkides paiknevate pooljuhtkomponentide jahutamiseks ja jälgimiseks.
Mikro-optiline andur: tagab kompaktsete infrapunaandurite ja molekulaardetektorite täpsuse, säilitades ühtlase töötemperatuuri.
K: Miks on "lühitsükli PID" oluline lühitsükli PID-ga ja mikroobjektide jaoks mõeldud ATC-M1 tempkontrolleri jaoks?
V: Mikroobjektid soojenevad ja jahtuvad palju kiiremini kui suuremad süsteemid. Lühikese tsükli PID võimaldab kontrolleril värskendada oma väljundit kõrgema sagedusega, vältides temperatuuri "ületamist", mis sageli esineb standardsete tööstuslike kontrollerite puhul.
K: Kas ATC-M1 sobib olemasolevatesse miniatuursetesse optilistesse süsteemidesse?
V: Jah. Lühikese tsükli PID-ga ja mikroobjektide jaoks mõeldud tempkontroller ATC-M1 on üks meie kompaktsemaid konstruktsioone, mis on spetsiaalselt loodud süsteemidele, kus ruum on kriitiliseks kitsaskohaks, näiteks integreeritud fotoonika ja kaasaskantavad diagnostikatööriistad.
K: Kas X-Meritan pakub tehnilist abi süsteemi esmaseks integreerimiseks?
V: Absoluutselt. Meie ekspertide meeskond on valmis pakkuma kiireid ja tõhusaid lahendusi, pakkudes igakülgset müügijärgset tuge, et tagada ATC-M1 optimaalne toimimine teie konkreetse riistvarakujunduse raames.
1. Erinevalt kauplejatest opereerib X-Meritan Hiinas oma spetsialiseeritud tehast. Säilitame ATC-M1 iga komponendi täieliku jälgitavuse, tagades, et tööstusliku kvaliteediga töökindlus on igasse seadmesse sisse ehitatud alates PCB tasemest.
2. Me ei müü ainult plaate; meie meeskonda kuuluvad rakendusinsenerid, kes on otseselt töötanud DFB laseri ja TO-CAN integratsiooniprojektide kallal. Anname konkreetseid nõuandeid teie mikroobjektide soojustakistuse sobitamise ja PID-parameetrite eelseadistamise kohta.
3. Meie kontrollerid on juba kasutusel kõrgete panustega keskkondades, sealhulgas kiudoptilise side ja meditsiinilise diagnostika valdkonnas, kus 0,1 °C triiv võib põhjustada süsteemi rikke.
4. Mõistame mikroelektroonikaseadmete uurimis- ja arendustegevuse kiiret olemust. Hoiame ATC-M1 tarnimisvalmis laos, et toetada teie koheseid testimis- ja kontrollivajadusi, mida toetavad üksikasjalikud tehnilised andmelehed.
5. Aastatepikkuse tootmis- ja koostöökogemusega X-Meritan tagab, et kõik tooted vastavad globaalsete turgude jaoks vajalikele tööstusstandarditele, pakkudes rahvusvahelistele tootjatele usaldusväärset tarneahelat.
