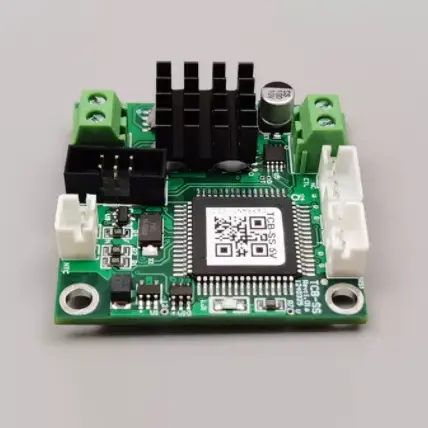

X-Meritan on professionaalne Hiina kvaliteediga TCB-SS Temp Controller, millel on ülikompaktne suurus ja mõeldud Micro TEC-de tarnijatele. Täpse optika ja miniatuursete sensorseadmete jaoks tagab kompaktse suurusega TCB-SS Temp Controller Micro TEC-idele stabiilse termilise keskkonna eraldusvõimega 0,01 °C. Valmistades neid spetsiaalseid tahvleid meie Hiina tehases, tagab X-Meritan, et ülemaailmsetel arendajatel on juurdepääs tööstusharu juhtivale miniatuursele juhtimistehnoloogiale tundlike elektrooniliste rakenduste jaoks.
X-Meritani täiustatud ülikompaktse suurusega ja mikro-TEC-de jaoks mõeldud TCB-SS Temp Controller on lipulaev lahendus äärmuslikuks miniaturiseerimiseks ja täpsuseks. See TCB-SS TEC termoelektriline jahuti temperatuuri reguleerimiseks kasutab kulukat spetsiaalset integraallülitust (IC), et pakkuda professionaalset PID-jõudlust 4 cm x 4 cm ruumis. Spetsialiseerunud tootjana on X-Meritan optimeerinud selle plaadi Micro TEC-ide jaoks, tagades, et isegi kõige kitsama ruumiga süsteemid saavad kasu pidevatest väljundajamitest ja ülimadalatest häiretest.
|
Tahvli toitepinge (DC) |
5V ±10% |
|
Väljundi efektiivsus |
>94% |
|
TEC pinge |
4,5 V (vaikimisi) |
|
TEC vool |
3A (maksimaalne) |
|
Temperatuuri reguleerimise andur |
10 000 NTC (B vaikeväärtus: 3950) |
|
Temperatuuri reguleerimise täpsus |
0,01° |
|
Määrake temperatuuri täpsus |
0,01° |
|
Temperatuuri reguleerimise mõõtmisvahemik |
-60°C kuni +170°C |
|
Kontrolli temperatuurivahemikku |
-20°C kuni +100°C |
|
Tehase vaikeseade |
25°C |
Tööstusharu juhtiv miniaturiseerimine
Vaid 4 cm * 4 cm * 1,28 cm mõõtmetega tahvel on üks väiksemaid saadaolevaid, mistõttu on see ideaalne valik suure tihedusega optiliste moodulite ja kaasaskantavate täppisinstrumentide jaoks.
Äärmiselt täpne juhtimine
Integreeritud PID-algoritmid ja spetsiaalne juht-IC saavutavad temperatuuri täpsuse kuni 0,01°C, toetades kõige sagedamini kasutatavaid 10kΩ NTC-andureid.
Ülikõrge juhitõhusus
Üle 95% efektiivsusega kontroller vähendab oluliselt süsteemi energiatarbimist ja isekuumenemist, kahekordistades tõhusalt traditsiooniliste lineaarsete draiverite jõudlust.
Pidev stabiilne väljund
Pidev väljundajam tagab sujuva voolu kogu juhtimistsükli vältel, vältides termilisi šokke ja pikendades õrnade Micro TEC-ide eluiga.
Täiustatud müravähendus
Optimeeritud draiveri loogika minimeerib voolu pulsatsiooni, vältides elektromagnetilisi häireid tundlike kõrvalkomponentidega, nagu laserdioodid või andurid.
Põhjalik ohutuskaitse
Sisaldab sisseehitatud ülevoolu-, ülepinge- ja temperatuuri piiravat kaitset ning TEC-i avatud/lühise tuvastamist usaldusväärseks pikaajaliseks tööks.
Tundlik anduri korpus: kasutatakse infrapunadetektorite ja CCD-andurite jahutamiseks kompaktsetes pildisüsteemides, et vähendada soojusmüra ja parandada signaali selgust.
K: Kuidas TCB-SS juhib soojuse hajumist, arvestades selle ülikompaktset suurust?
V: Kuna ülikompaktse suurusega ja mikro-TEC-de jaoks mõeldud TCB-SS Temp-kontrolleri draiveri efektiivsus on üle 95%, kulub soojusena väga vähe energiat. See madal isekuumenev disain võimaldab plaadil usaldusväärselt töötada isegi kitsastes ruumides ilma mahukate jahutusradiaatoriteta.
K: Kas see kontroller ühildub standardsete 10 kΩ NTC anduritega?
V: Jah. TCB-SS on spetsiaalselt kalibreeritud kõige tavalisemate 10 kΩ NTC temperatuuriandurite jaoks, pakkudes kõrge eraldusvõimega liidest reaalajas jälgimiseks ja tagasisideks.
K: Millised kaitsemeetmed on ühendatud Micro TEC-i jaoks kehtestatud?
V: Ülikompaktse suurusega ja mikro-TEC-de jaoks mõeldud TCB-SS Temp-kontroller sisaldab sisseehitatud lahtiste ja lühiste tuvastamist, samuti pinge- ja voolupiiranguid, et tagada termoelektrilise jahuti ohutu tööparameetrite ületamine.
